■Add-ins マネージャー Add-ins - Add-ins manager

基本モジュール

ver.8.60より新規追加された機能「Add-ins マネージャー」はGPE アプリケーション(APPs)活用の為のdw-2000 の新たなるコンセプトです。本機能では編集・検証作業で特に良く使用されるGPE スクリプトを使用して作成された専門的なアプリケーション(APPs)をさらに使いやすくパッケージ化、これにより煩雑な作業がワンアクションで簡単に起動・使用・パラメータ設定ができます。

コンセプト

dw-2000 には200 種類以上のマスクレイアウト編集・検証に有用なAPPs がデフォルトで提供されてきておりますが、従来これらのAPPsはGPE:Browser メニューなどから一つ一つロード、またはユーザー側で独自のフォルダに整理、メニュー組込、カスタマイズなどを行っておりましたが、本メニューではそれらデフォルト提供のGPE スクリプトを予め項目ごとにメニューに組み込むことにより、より容易に、わかりやすく活用頂けるようにしたものです。

さらにこれら Add-ins マネージャーで予め用意されているコマンドは従来のGPE スクリプトの内容をより使いやすく、幅広い編集シーンでお使い頂けるよう多くの改善が施されております。APP 群へのアクセスのしやすさだけでなく、非常に使いやすく幅広い作業にお使い頂けるようになったGPE スクリプトを是非ご活用下さい。

またユーザー側でAPPs 群をその名称、検索時のキーワード、ユーザーインターフェースなどを設定して作成、パッケージ化することも容易に可能。これにより他のマシンへそれらの環境を容易に移設することができます。

Add-ins マネージャーではdw-2000 にデフォルトで提供されているGPE スクリプトが予めカテゴリー分けされ、APP 群としてリスト表示されます。ユーザー側で新規作成した場合もここに表示されるようになります。

標準装備

Ben’s Collection

レイヤーごとの面積計算や、レイヤーの自動作成、ライブラリの圧縮、ライブラリ情報の確認、使用レイヤーの確認など、頻繁に使用される一般的なAPP群です。

Boolean operations

通常多くのメモリを消費する、密集したレイヤーのブール演算を補助するAPP群です。密集したレイヤーを扱う為に、自動的にデザインを細かく細分化して計算を行います。また、重複したレイヤーの除去も同時に行います。
注: 64bit版でメモリに余裕のある場合は非常に大きなデザインにのみ適用すべきですが、それでもデータ量の増大化の防止、時間短縮に大きな効果があります。

Conversion

ファイルメニューに無い、Cambridge SPD、CIF、JEOL-01 及びJEOL-51 形式のファイルをインポートする為のAPP 群です。

DRC Toolbar

DRC でエラータグを参照する際の動作補助用のツールバーをインストールします。

Dimensions

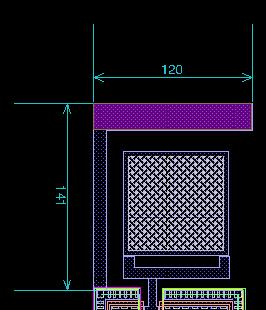

選択したオブジェクトの寸法を表示するAPP群です。表示されるテキストのレイヤー、大きさ、矢印の表示方法など、様々なカスタマイズも行えます。
add09.JPG add10.JPG

Fillet

指定した半径にて配置したオブジェクトの角を丸めるAPP群です。半径の値は自由に設定でき角ごと、またはオブジェクト全体の角、または指定した範囲のオブジェクト全体の角を一瞬で丸めることが可能です。

add11.JPG add12.JPG
指定範囲を一括して丸めることも可能です

Group Extension

グループ編集に有用なAPP群です。本メニューにはグループの配置位置変更(group alignment)やグループの統合、伸縮、名称による参照ストラクチャの一括グループ化、及びグループ化エレメントの配列化の各APPが含まれております。

Library Extension

ライブラリ容量の圧縮やレイヤー名の定義、指定レイヤーが使用されているストラクチャの一覧表示など、ライブラリ操作・内容確認に有用なAPP群です。

PGFont

テキストエレメントをバウンダリに変換するAPP 群です。

Serialization, Die numbering

ウェハ上にストラクチャを自動配置する為のAPP 群です。配置したそれぞれのダイに自動的にナンバリングするAPP も含まれています。
※除外エリアを指定することも可能です。
編集例
編集例
編集例
ウェハにストラクチャを
自動配置
編集例
余分なストラクチャを
自動除去
編集例
それぞれのダイに自動ナンバリング

Structure Extension

指定したレイヤーの面積(フラット・全階層)・ストラクチャに対す割合の計算や、指定したレイヤーの一括削除、ストラクチャ全体の削除など、ストラクチャ編集に有用なAPP 群です。
